Ochranné ploty a ochranné dvere

Kompletné portfólio výkonných komponentov a systémov pre bezpečnosť ľudí.

Schmachtl - Maschinensicherheit: 5441_BASIC_SYSTEM@FANTONI-2098
Rolujte

Prehľad

Ochranné ploty a ochranné dvere

Kompletné portfólio výkonných komponentov a systémov pre bezpečnosť ľudí.
Firma Schmachtl považuje bezpečnosť za integrovanú súčasť vašich procesov a podporí vás pri najlepšej možnej realizácii optimálneho bezpečnostného riešenia. Schmachtl je dodávateľom komplexného sortimentu v oblasti bezpečnostnej techniky. Ochranný plot je nevyhnutnou súčasťou zabezpečenia v oblasti bezpečnosti s cieľom získať komplexné a funkčné bezpečnostné riešenie.


Produkty

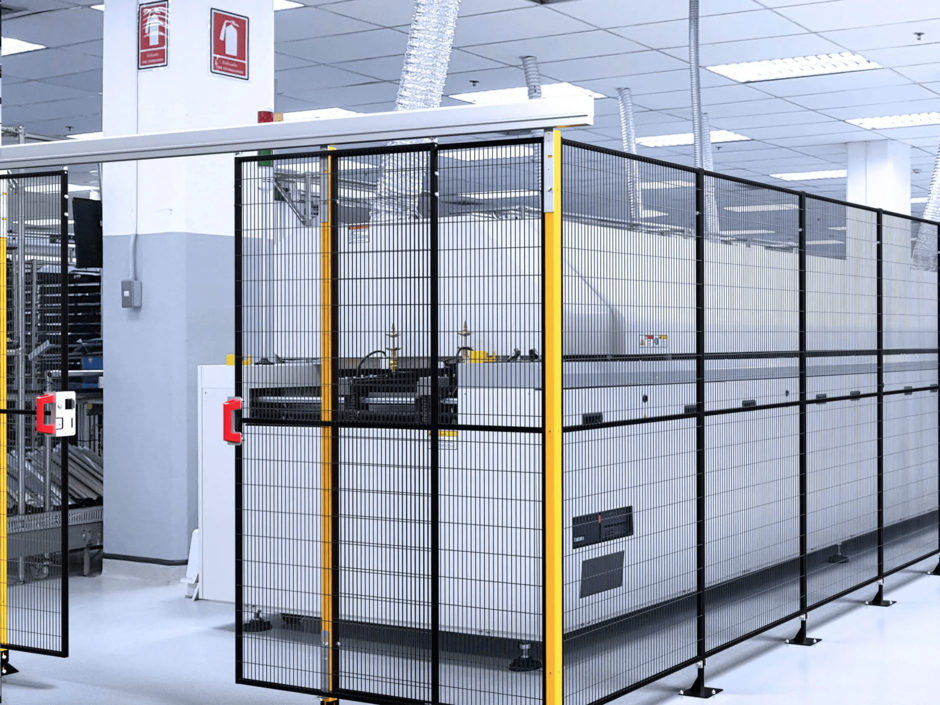

Systém Basic

Výhody:

Jednoduchá a univerzálna montáž
Nestratiteľný upevňovací systém
Úprava na mieste pomocou Cutting Kit


Technické parametre:

Impact Test podľa EN ISO 14120 (zvnútra smerom von, 1600J)

Všeobecné informácie o systéme Basic:

Výrobný proces by mal byť čo najefektívnejší. Ak je stroj alebo zariadenie zabezpečené, osoby nemôžu vstúpiť do výrobnej oblasti bez predchádzajúceho vypnutia stroja. Radi by sme pre vás optimalizovali vaše procesy tak, aby vaši zamestnanci boli vo výrobnej prevádzke v bezpečí, za zachovania súčasnej efektivity a nižších nákladov. Preto vám ponúkame riešenia a produkty, ktoré zaistia vašu maximálnu bezpečnosť a zvýšenie produktivity.

Špecifikácie:

  • Stĺpy: 40 x 40mm
  • Panely

  -  Rám 20 x 20mm
  - Mriežka 22 x 100 x 3mm

  • Lakovanie: Práškové lakovanie (iba zvnútra) v rôznych farbách RAL

Montáž:

  • Svorky na rýchlu montáž, až do 15 % úspory času
  • Patentované pripevnenie na svorku, aj klasické skrutkové spojenie
  • Stĺpy buď skrutkované a výškovo nastaviteľné alebo voliteľne so zváranou základňou


Rozmery:

  • Šírka: 200, 300, 700, 800, 1000, 1200, 1500 mm
  • Výšky: 960, 1260, 1500, 1900 mm


Katalógy

Systém Strong

Výhody:

  • Jednoduchá a univerzálna montáž
  • Rozsiahlo dimenzovaná základňa pre maximálnu stabilitu na podlahe
  • Nastaviteľná výška upevnenia panelov (vyrovnanie podlahy)
  • Nestratiteľný upevňovací systém
  • HEAVY verzia pre ťažké a náročné podmienky
  • Úprava na mieste pomocou Cutting Kit

Technické parametre:
Impact Test podľa EN ISO 14120 (zvnútra smerom von, 1600J)

Všeobecné informácie o systéme Strong:

Výrobný proces by mal byť obmedzený čo najmenej. Ak je stroj alebo zariadenie zabezpečené, osoby nemôžu za normálnych okolností vstúpiť do procesu bez jeho predchádzajúceho vypnutia. Tieto procesy dokážeme pre vás optimalizovať tak, aby bola zaručená bezpečnosť, vaše náklady nižšie a to všetko za udržania súčasnej efektívnosti alebo dokonca jej zvýšenia. Preto vám ponúkame produkty a riešenia, ktoré zaistia vašu maximálnu bezpečnosť a zvýšenie produktivity.


Špecifikácie:

  • Stĺpy: 60 x 60mm
  • Panely
  • Rám 20 x 20 mm alebo 30 x 30 mm (verzia HEAVY)
  • Mriežka 22 x 100 x 3mm
  • Lakovanie: Práškové lakovanie (iba zvnútra) v rôznych farbách RAL

Montáž:

  • Svorky na rýchlu montáž, až do 15 % úspory času
  • Patentované pripevnenie na svorku, aj klasické skrutkové spojenie

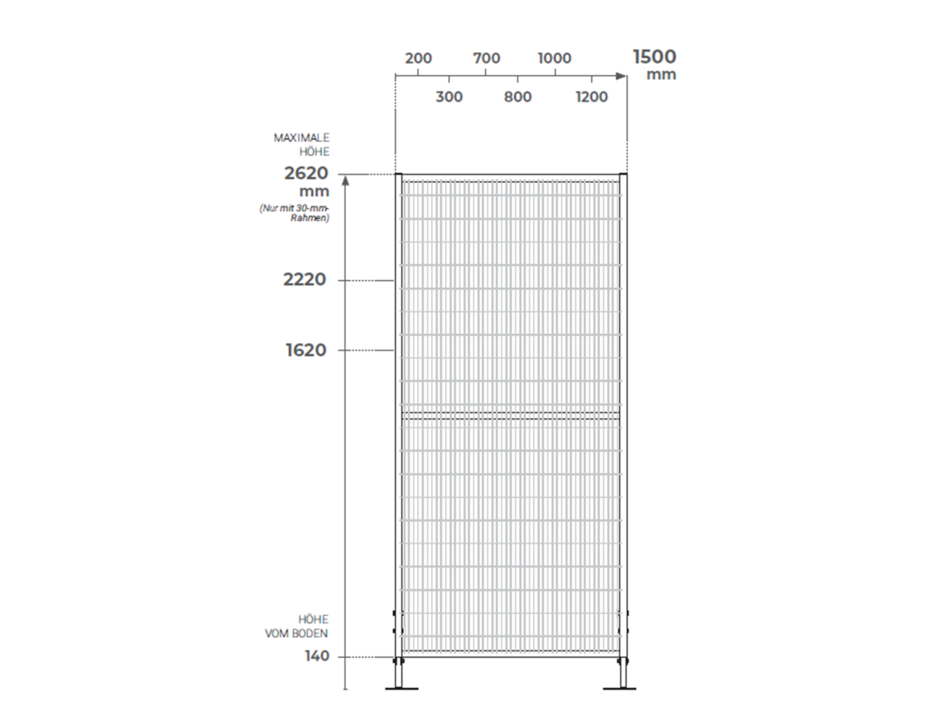

Rozmery:

  • Šírky: 200, 300, 700, 800, 1000, 1200, 1500 mm
  • Výšky: 960, 1500, 1900, 2100, 2460, 2860mm

Stiahnuť

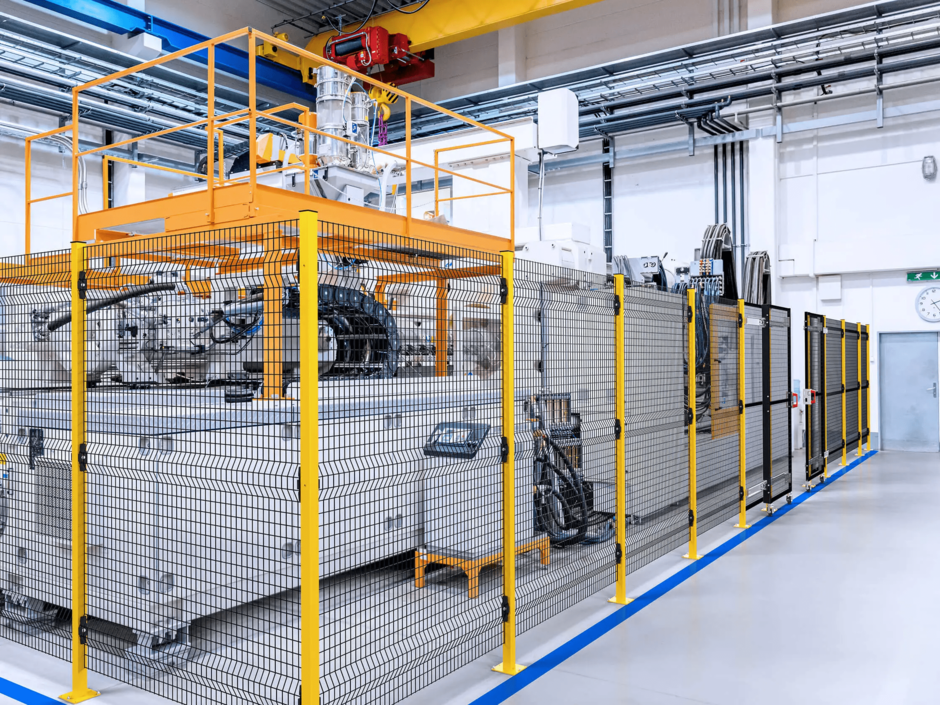

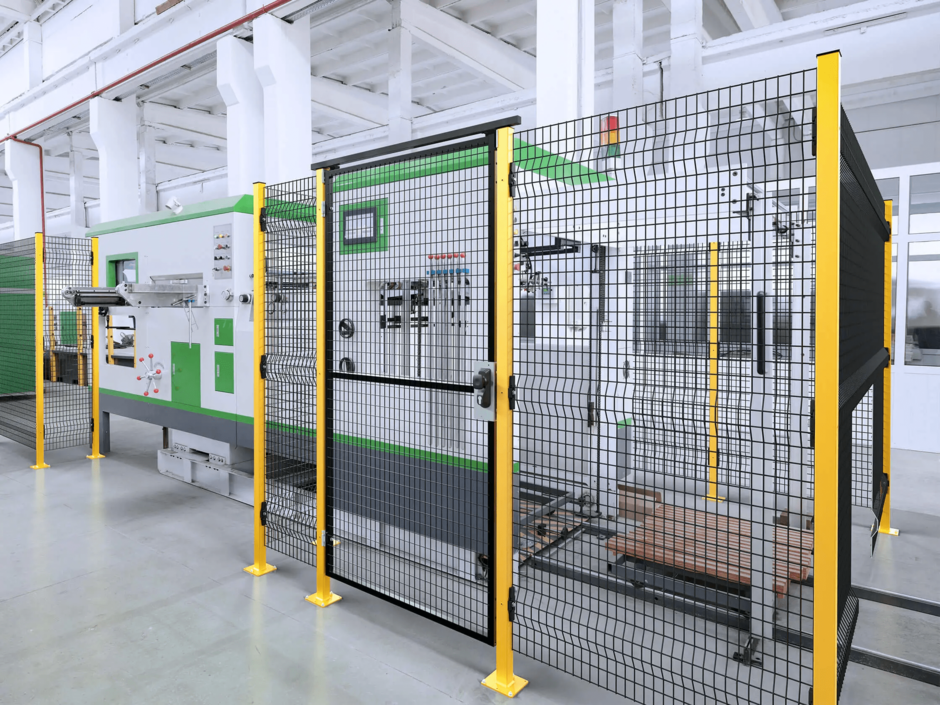

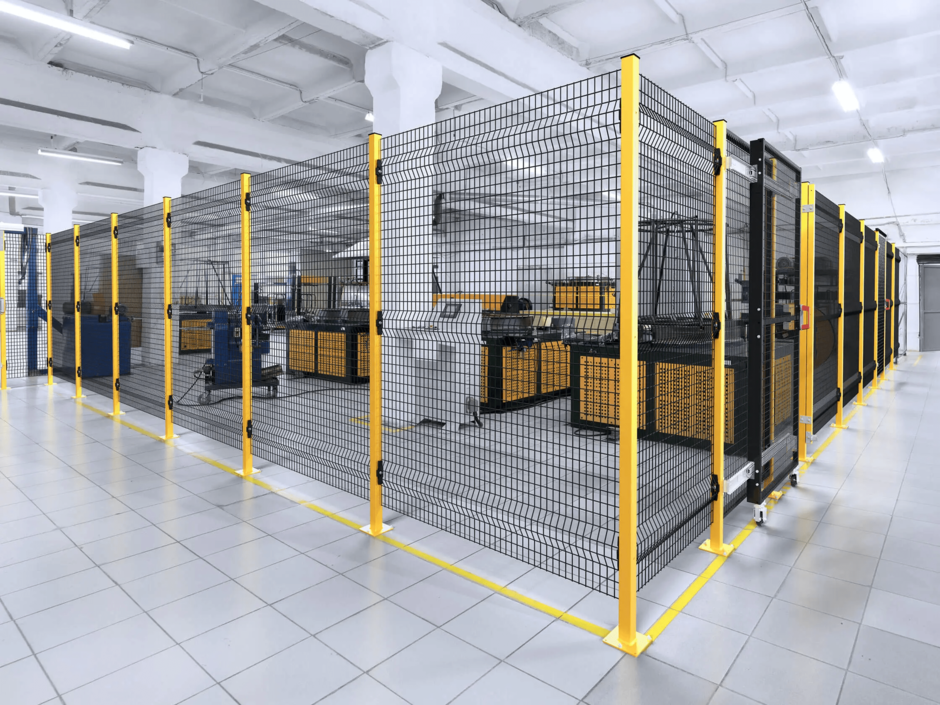

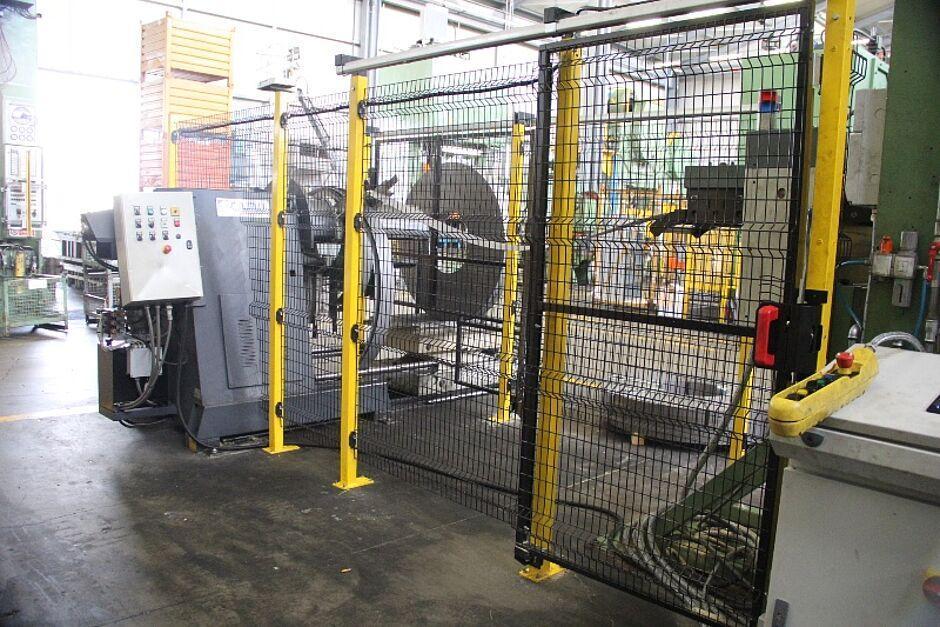

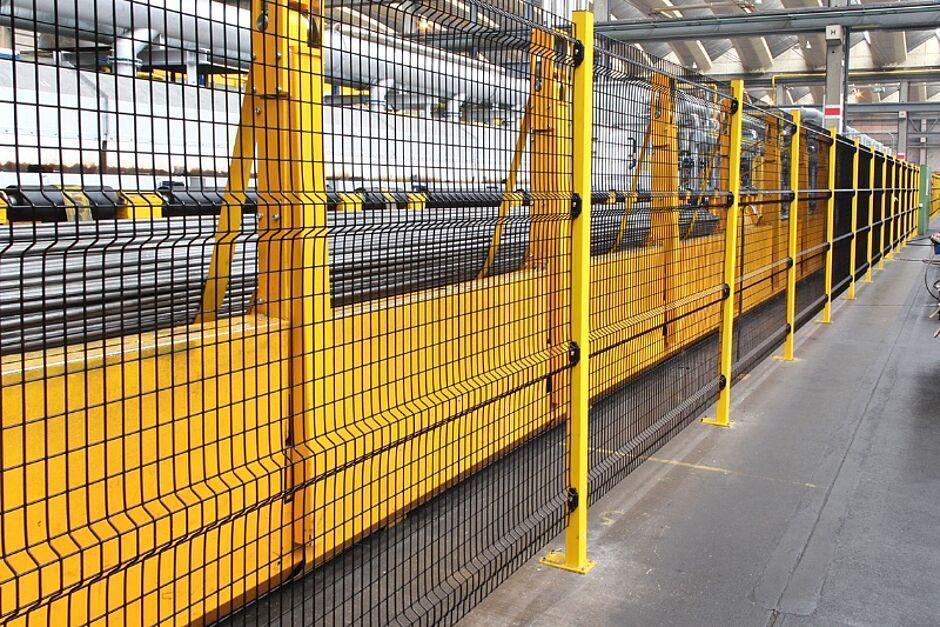

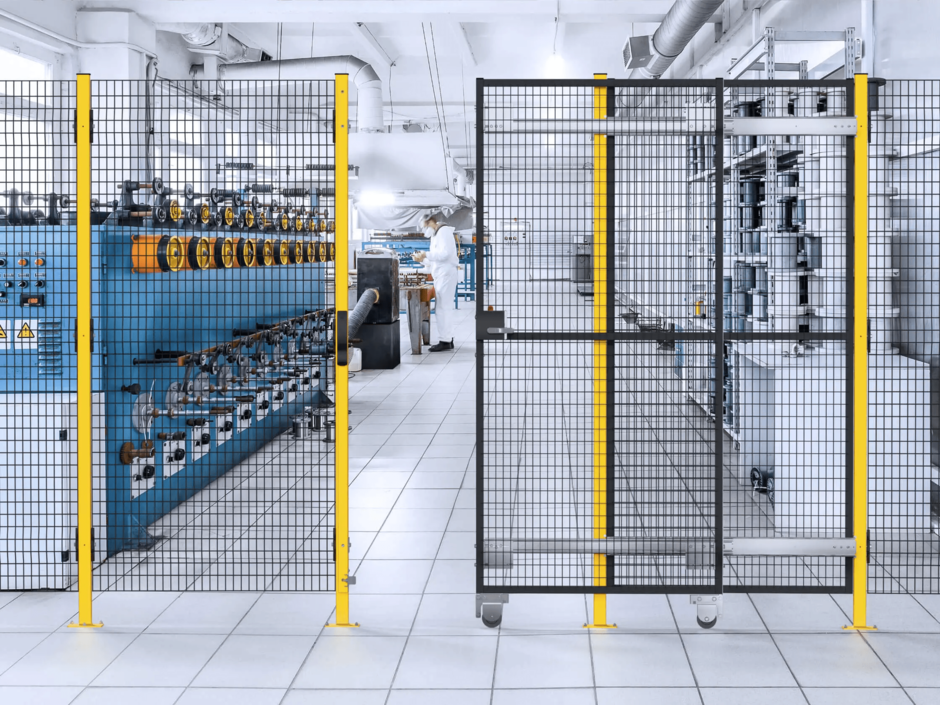

Adapta Guard

Výhody:

40% úspora času

- V porovnaní s bežnými systémami

Robustný

- Vylamovacie otvory v mriežkovej štruktúre panelov a pripevnenie k stĺpikom presne v týchto oblastiach zaisťujú veľkú stabilitu celého systému

Praktický

- Ergonomické upevňovacie prvky z vysoko pevného plastu vystuženého vláknami umožňujú rýchle umiestnenie mriežky. Upevňovací systém je vybavený nestratiteľnými skrutkami podľa EN 953+A1 / ISO 14120 a 2006/42/CE - smernica o strojových zariadeniach. Vďaka bezrámovému vyhotoveniu je možné Adapta Guard ľahko prispôsobiť najrôznejším potrebám

Impact Test podľa EN ISO 14120

- Adapta Guard prešiel prísnymi nárazovými testami zvnútra smerom von pri 1600J podľa postupu „kyvadlového testu“ v súlade s normou EN ISO 14120

Všeobecné informácie o Adapta Guard:

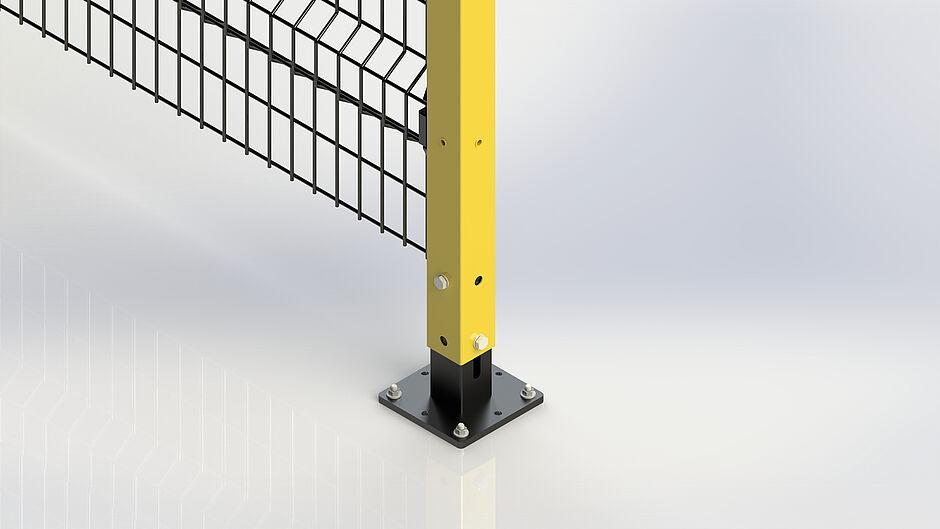

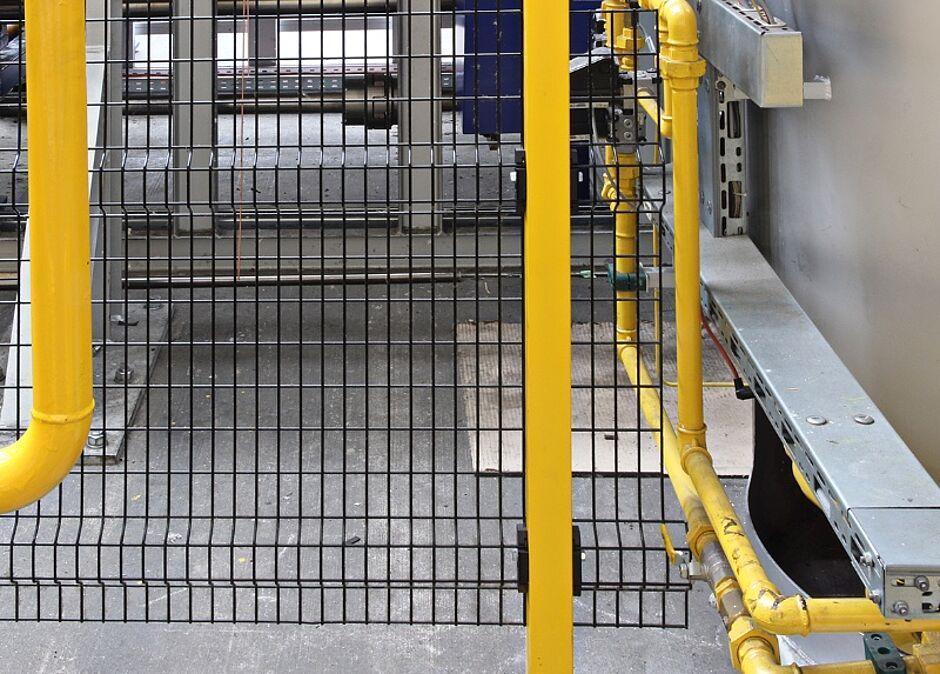

Adapta Guard je bezrámový modulárny ochranný systém, ideálny na každý účel použitia pri vysokom riziku mechanických vplyvov. Bezrámový panel spevnený priečnymi pásmi je vyrobený zo 4 mm drôtu. K stĺpiku 50 x 50 mm je pripevnený pomocou robustných nestratiteľných upevňovacích prvkov. Štvorcová základňa s vysokou pevnosťou a hmotnosťou stabilizuje oporu pri montáži.

Montáž:
Adapta Guard je možné namontovať rýchlo: jednoduchá podpora pre lineárnu, uhlovú alebo dverovú montáž skracuje čas prípravy, veľkoryso dimenzované konzoly uľahčujú použitie skrutkovacích nástrojov; chýbajúci rám nakoniec umožňuje rýchle prispôsobenie rozmerov panelu priamo na stavenisku, ak by malo dôjsť k nepredvídaným úpravám.

Špecifikácie:

  • Stĺpy: 50 x 50mm
  • Panely: Profilovaná mriežka
  • Pletivá: 32 x 68 x 4mm
  • Lakovanie: Práškové lakovanie (určené iba na vnútorné použitie)
  • priečne pásy

Rozmery:

  • Šírky: 196, 292, 676, 772, 996, 1188, 1476, 1988 mm
  • Výšky: 2080, 2490 mm

Stiahnuť

Blue Guard

Vorteile:

Langlebig

  • Unempfindlich gegen Hochdruckwasserstrahlen
  • Korrosionsbeständig

Sicher

  • Von ECOLAB getestet und zertifiziert
  • Widerstandsfähigkeit gegen Reinigungs- und Desinfektionsmittel getestet in über 2000 Reinigungszyklen
  • (6 Nutzungsjahren) für:
    TOPAZ AC5
    P3-TOPAX 990
    TOPACTIVE DES
    P3-TOPAX 66
    TOPAZ HD3
    TOPAZ MD3


Wartungsfreundlich

  • Vollständig prüfbar
  • Verhindert die Ansammlung von Schmutz
  • Ermöglicht die Reinigung umliegender Bereiche

Stabil

  • Die einfachen und benutzerfreundlichen Verbindungen, die sich sicher an den Pfosten anbringen lassen, ermöglichen eine schnelle und effiziente Montage von BlueGuard. Das Layout lässt sich einfach an die Anlagen und den verfügbaren Platz anpassen.

Praktisch

  • Die rahmenlose Konstruktion ermöglicht die schnelle Anpassung der Paneelgrößen vor Ort
  • Vormontierte, unverlierbare 2-Komponenten-Schnellbefestigungen mit Sicherung EN ISO 14120 und 2006/42/EC

Výhody:

Životnosť

Necitlivý na vysokotlakové vodné prúdy
Odolný proti korózii

Bezpečný

Testované a certifikované prostredníctvom ECOLAB
Odolnosť voči čistiacim prostriedkom a dezinfekčným prostriedkom testovaná vo viac ako 2000 čistiacich cykloch
(6 rokov používania) pre:
TOPAZ AC5
P3-TOPAX 990
TOPACTIVE DES
P3-TOPAX 66
TOPAZ HD3
TOPAZ MD3

Nenáročná údržba

Kompletne otestovateľné
Zabraňuje hromadeniu nečistôt
Umožňuje čistenie okolitých oblastí

Stabilný

Jednoduché a užívateľsky priateľské spoje, ktoré je možné bezpečne pripevniť k stĺpiku, umožňujú rýchlu a efektívnu montáž BlueGuard. Usporiadanie je možné ľahko prispôsobiť zariadeniam a dostupnému priestoru.

Praktický

Bezrámová konštrukcia umožňuje rýchle prispôsobenie veľkostí panelov na mieste
Predmontované nestratiteľné dvojzložkové rýchloupínacie prvky so zabezpečením podľa EN ISO 14120 a 2006/42/ES


Hygienisches Design in 4 Schritten

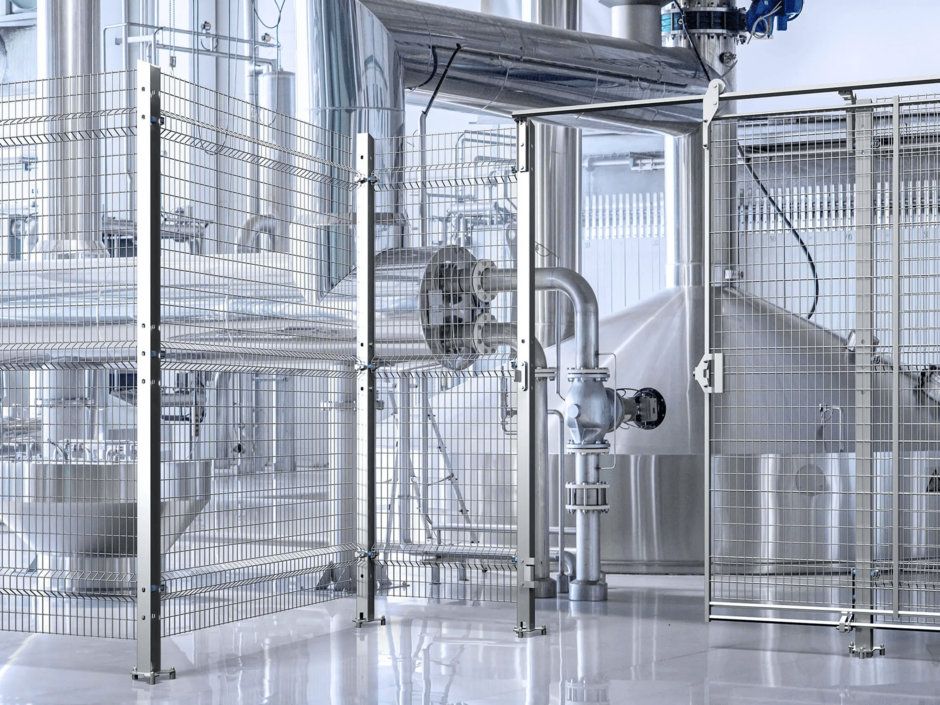

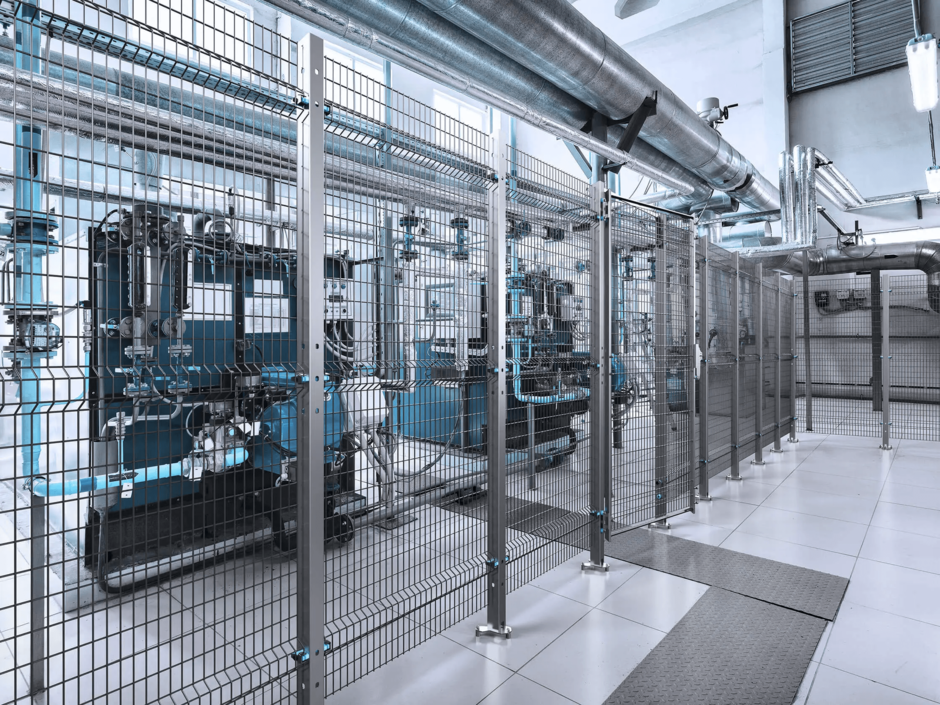

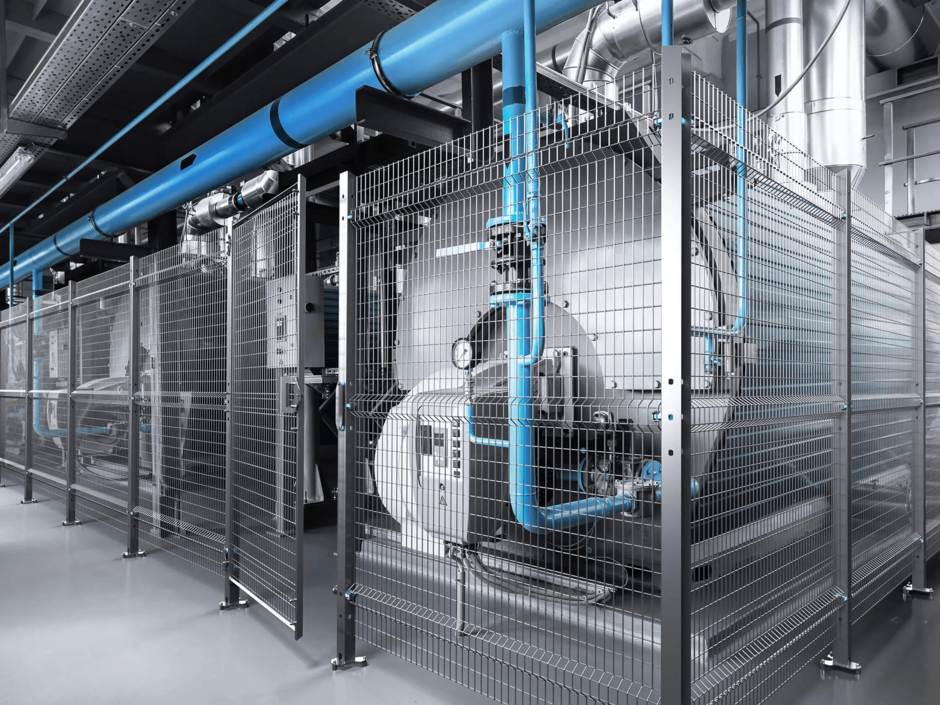

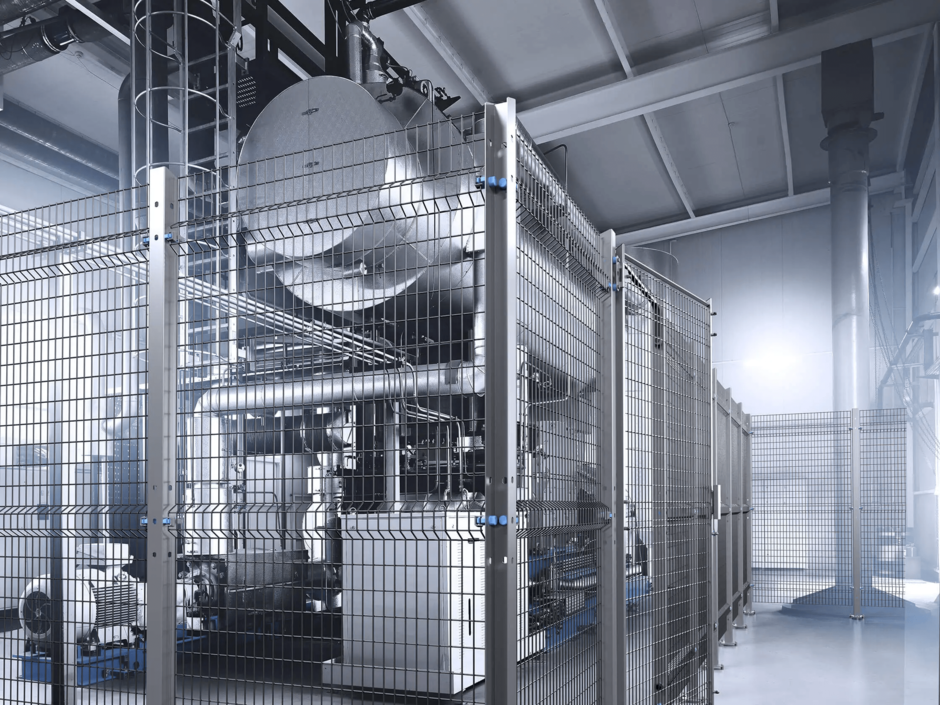

Všeobecné informácie o Blue Guard:

Blue Guard spája bezpečnosť, flexibilitu a dodržanie vysokých hygienických štandardov požadovaných na poľnohospodárskom, potravinárskom, chemickom a farmaceutickom trhu. Celé konzoly sú v modrej farbe, vďaka čomu sú pri spracovaní potravín ľahko rozpoznateľné.
Bezrámové zvárané panely vystužené vodorovnými pásmi s hrúbkou drôtu 4 mm sú vyrobené z pasivovanej ušľachtilej ocele AISI 304. Panely sú pripevnené k stĺpikom otvoreného profilu U pomocou odolných nestratiteľných rýchloupínacích spojov z plastu a ušľachtilej ocele. BlueGuard je možné namontovať rýchlo: Použitie iba jedného typu stĺpika pre lineárnu, uhlovú a dverovú konštrukciu skracuje čas montáže. Široké mostíky uľahčujú použitie elektrických skrutkovačov a bezrámová konštrukcia umožňuje rýchle prispôsobenie veľkostí panelov na mieste.


Blue Guard získava certifikáciu ECO LAB



Stiahnuť

Ochranné dvere

Výhody:

  • Rôzne uzatváracie zariadenia
  • Voliteľné doplnkové vybavenia
  • Maximálne úrovne bezpečnosti

Rozsiahla a rozmanitá ponuka ochranných dverí:

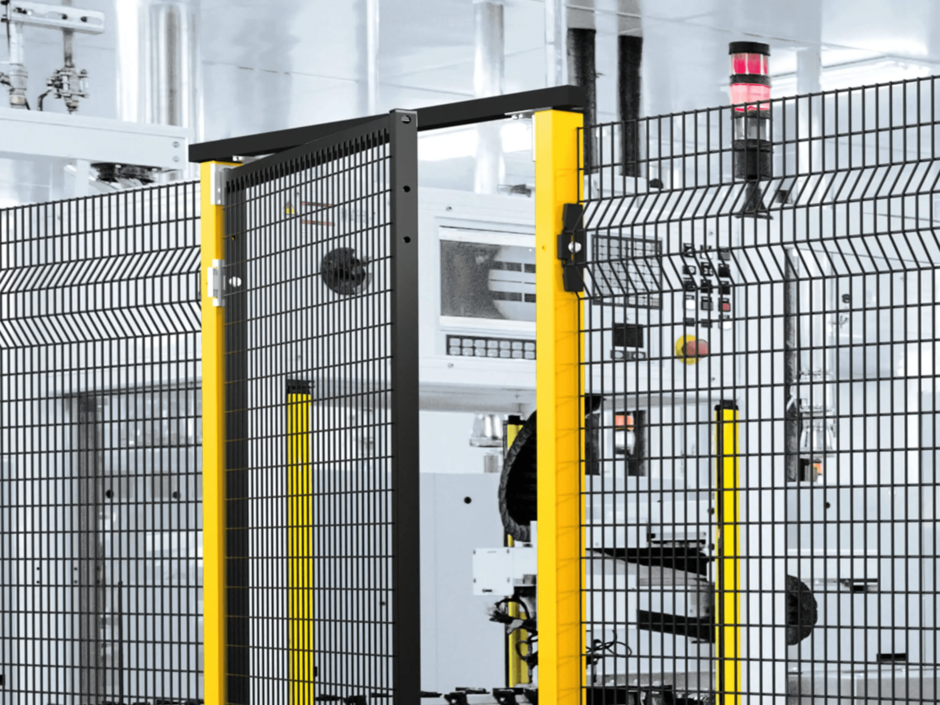

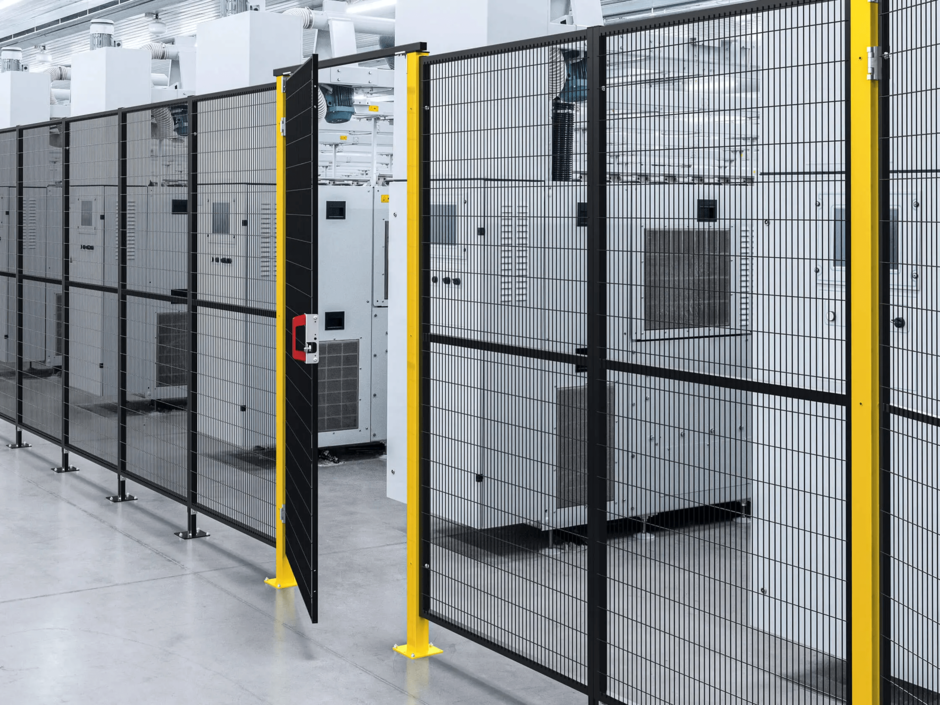

Krídlové dvere

Štandardné krídlové dvere. Rotačný pohyb sa uskutočňuje prostredníctvom dvoch pántov a je obmedzený magnetickým dorazom najnovšej generácie.
Dostupné vo verzii
- Jednokrídlové
- Dvojkrídlové
Otvory od 700 mm do 3000 mm

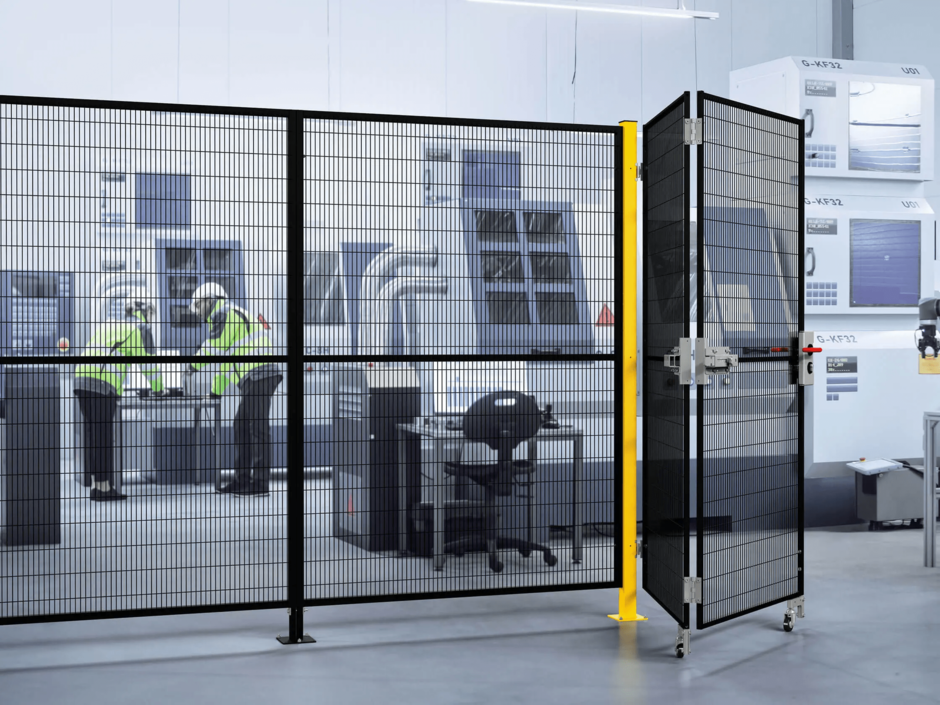

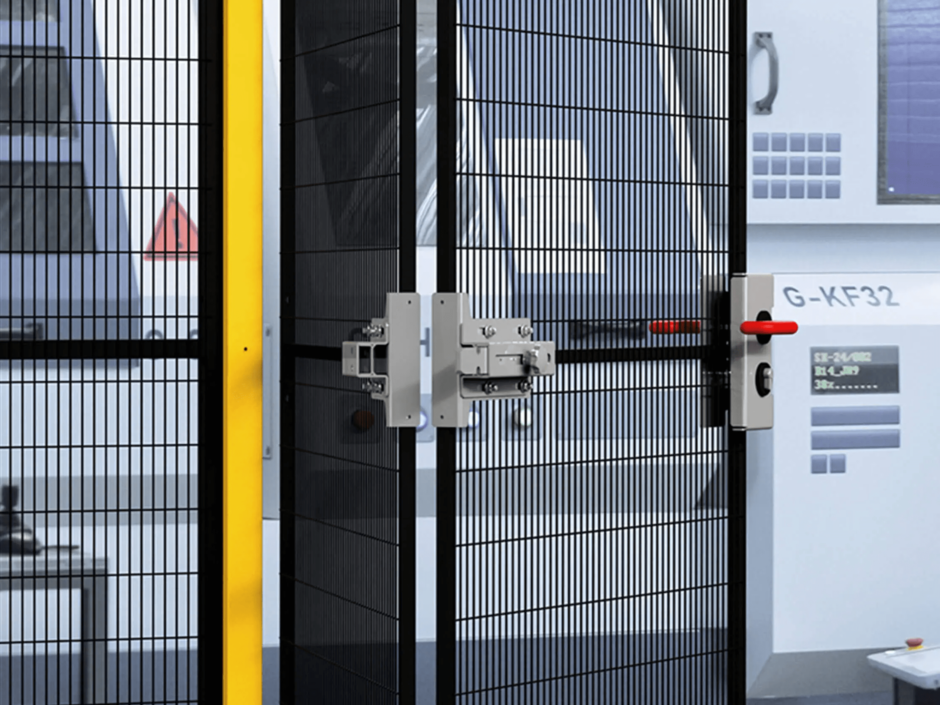

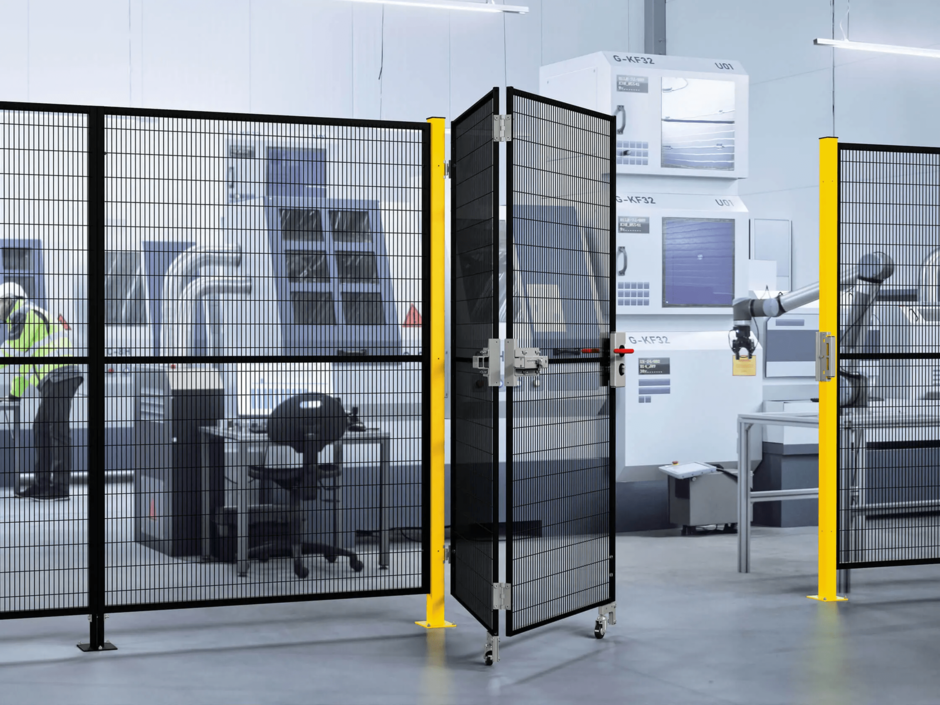

Skladacie dvere

Otočné dvere s úsporou miesta pri otváraní. Polomer otvorenia dvoch krídel dverí sa zmenší po uvoľnení západky a po zložení oboch krídiel.
Dostupné vo verzii:
- Jednokrídlové
- Dvojkrídlové
Otvory od 1400 mm do 6000 mm

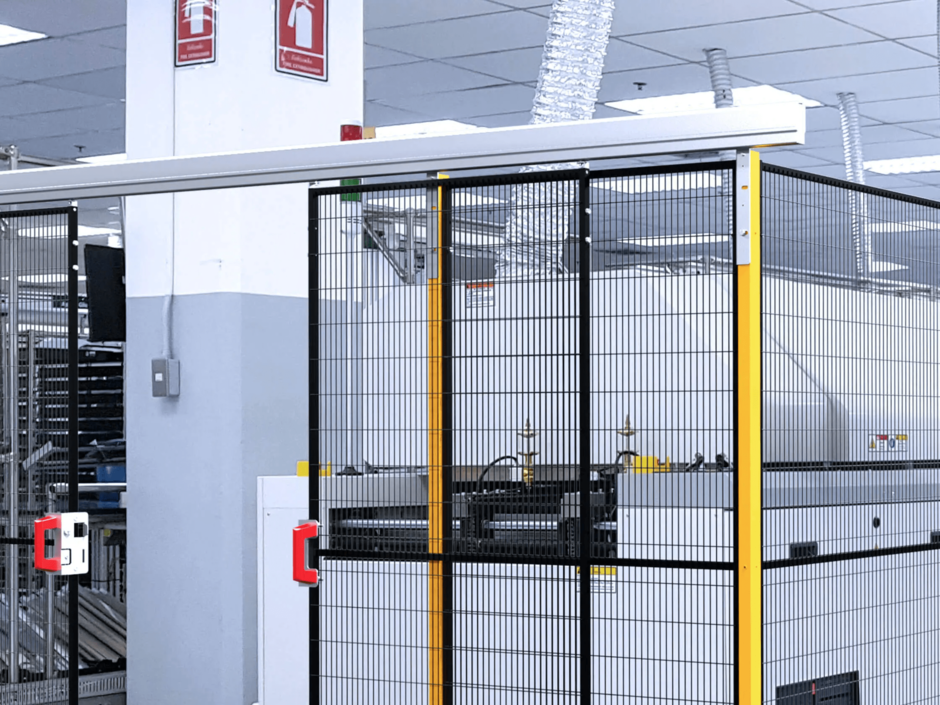

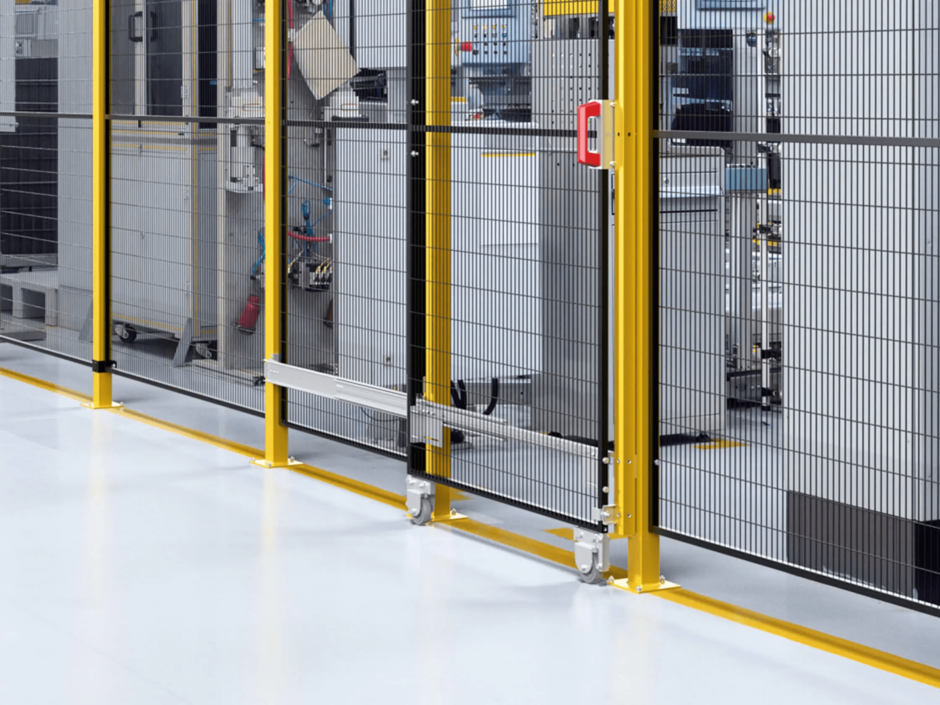

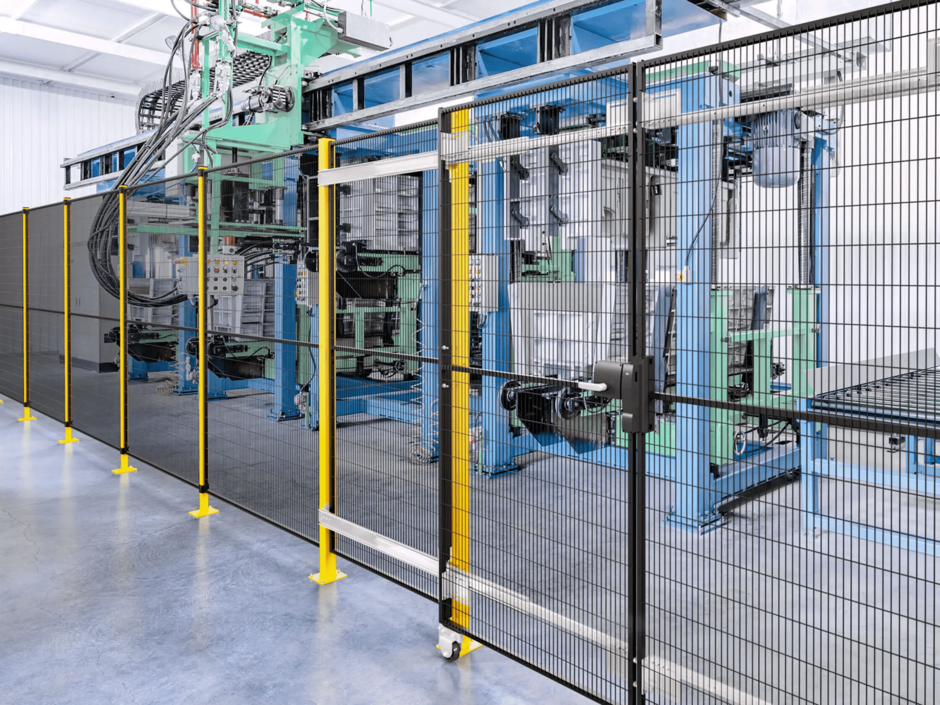

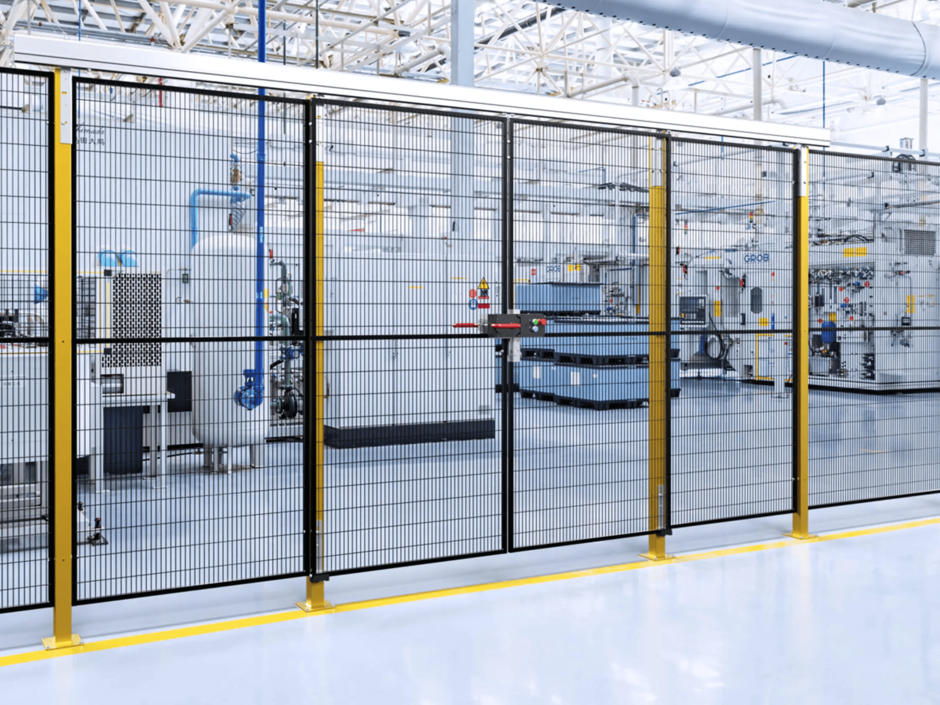

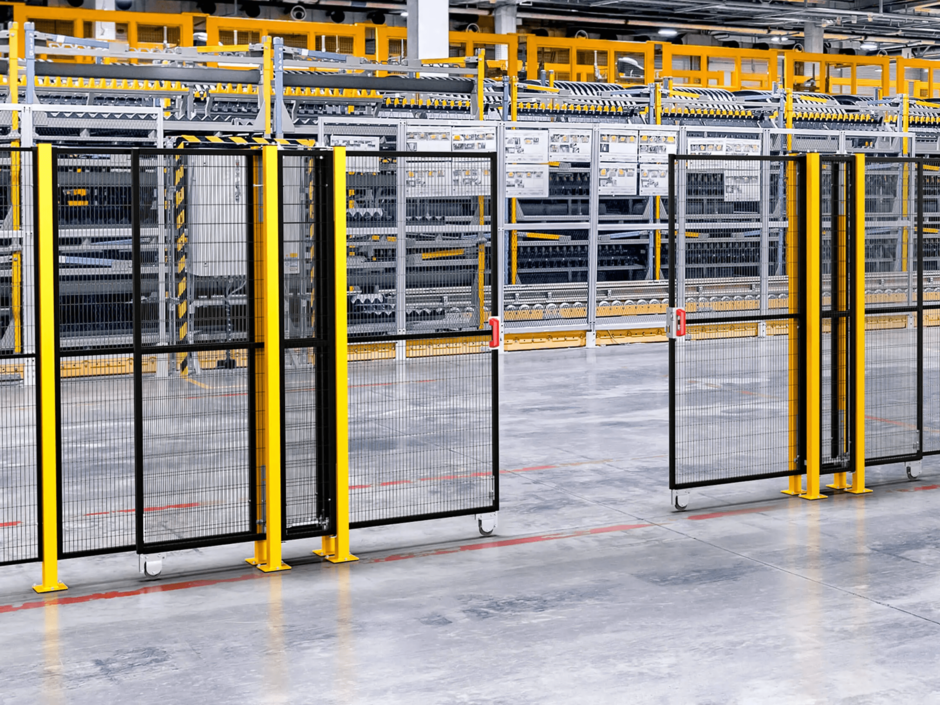

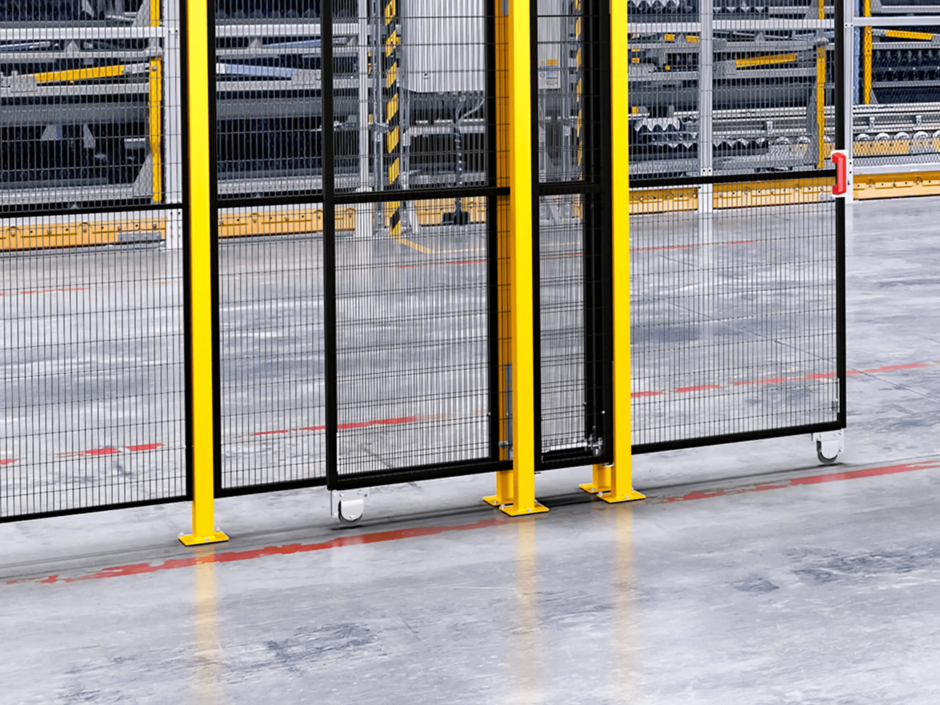

Dvere s vedením

Posuvné dvere s horným alebo podlahovým vedením, ktoré vydrží aj tlak pneumatík vysokozdvižných vozíkov a paletovacích vozíkov.

Dostupné vo verziách:

- Jednoduché posuvné dvere s horným vedením
- Protiľahlé posuvné dvere s horným vedením

- Jednoduché posuvné dvere s podlahovým vedením
- Protiľahlé posuvné dvere s podlahovým vedením

Otvory od 700 mm do 3000 mm
- Dvere s voľným prístupom
Posuvné dvere s teleskopickým vedením s nízkym trením. Absencia horného alebo spodného vedenia ponecháva priechod úplne voľný.
Dostupné vo verziách:

- Jednoduché posuvné dvere s teleskopickým vedením
- Protiľahlé posuvné dvere s teleskopickým vedením
Posuvné dvere bez vedenia
- Protiľahlé posuvné dvere bez vedenia
 Otvory od 700 mm do 6000 mm

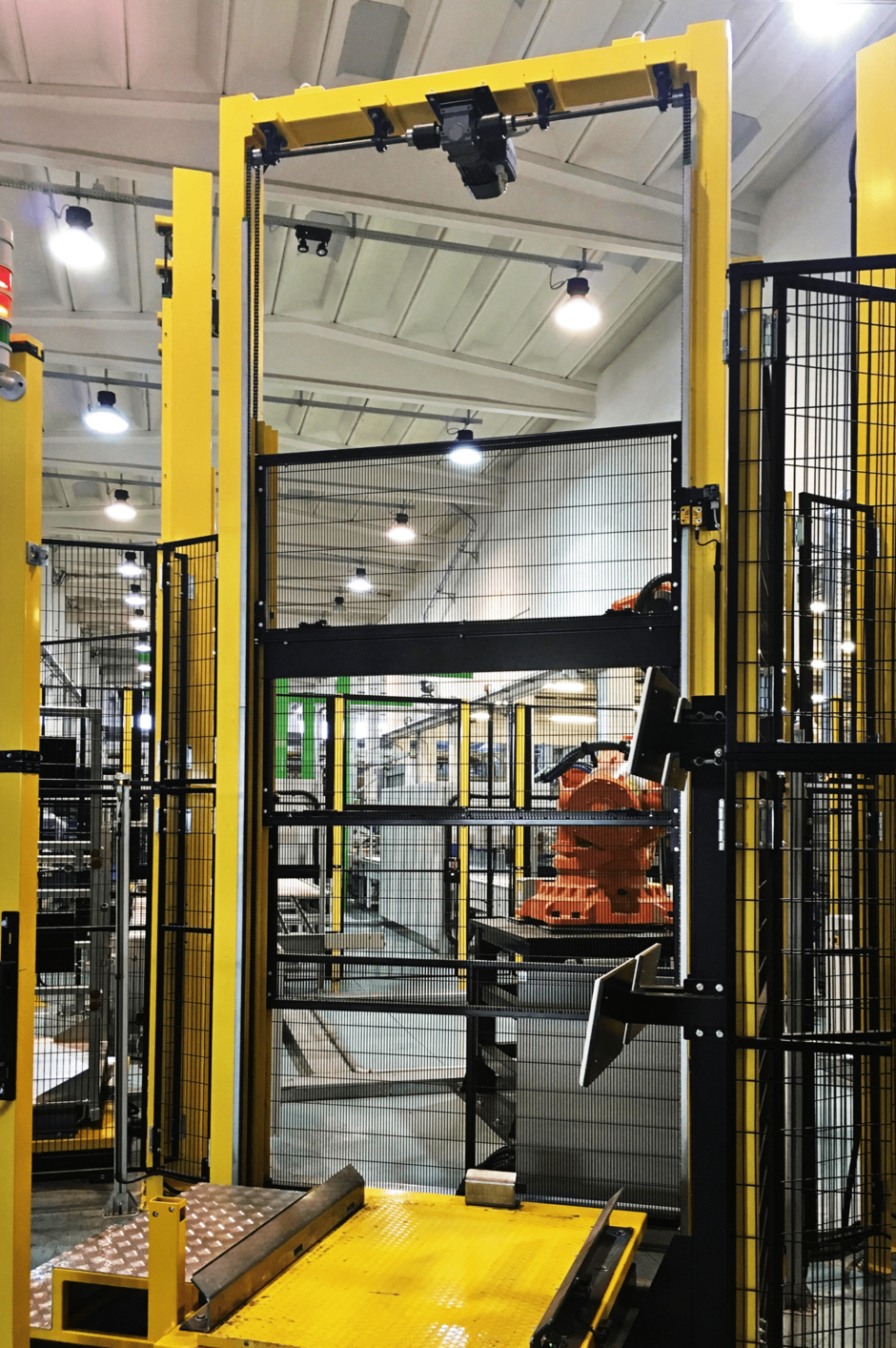

Zdvíhacie brány, krídlové brány a dvere s motorovým pohonom
Dvere kombinujú otočný a posuvný pohyb panelov. Sú navrhnuté špeciálne pre zariadenia, ktoré vyžadujú veľký otvor a redukované celkové rozmery v otvorenej polohe.
Viacstupňové dvere sú k dispozícii s manuálnym alebo elektrickým pohonom a boli vyvinuté špeciálne pre veľmi veľké otvory.


Stiahnuť

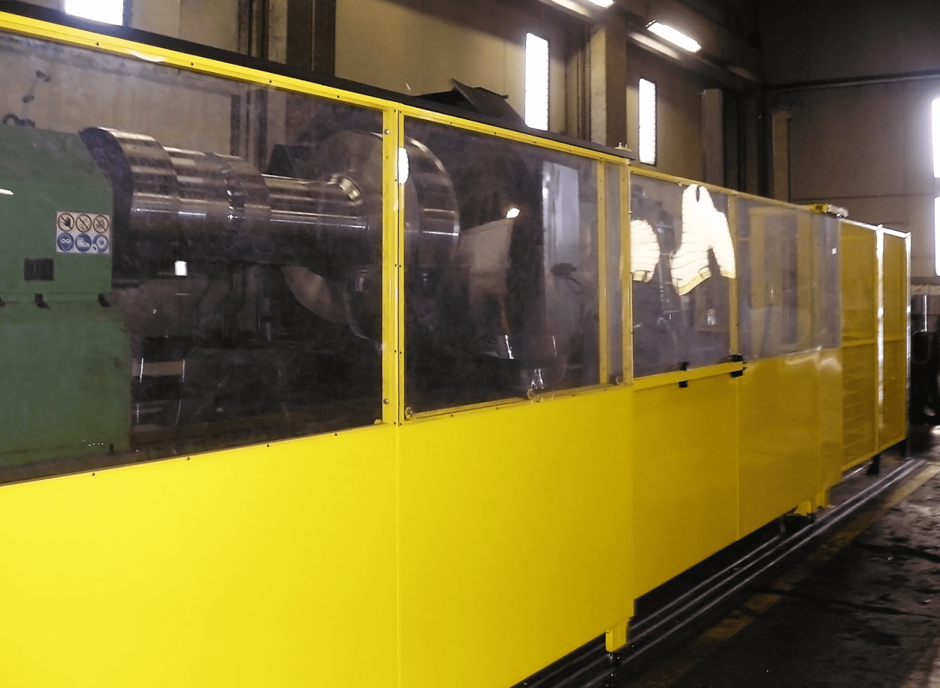

Stenové elementy

Plechové panely

  • Rám 20mm, 30mm
  • Hrúbka plechu 1,2mm
  • K dispozícií aj s obrysom a bez rámu

Plechové panely s priezorom

  • Rám 20mm. 30mm
  • Hrúbka plechu 1,2mm
  • K dispozií aj so špeziálnym priezorom

Polykarbonátové tabule

  • Rám 30mm
  • Materiál: Priehľadná tabuľa
  • Hrúbka 4mm

Kombinované výplne

  • Rám 20mm, 30mm
  • Materiál: Mriežka z oceľového drôtu
  • Priemer 3mm
  • Polykarbonátová tabuľa s hrúbkou 4 mm


Download

Zámky

Šírka pásma zámkov:

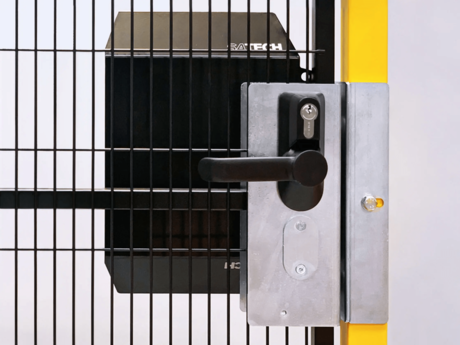

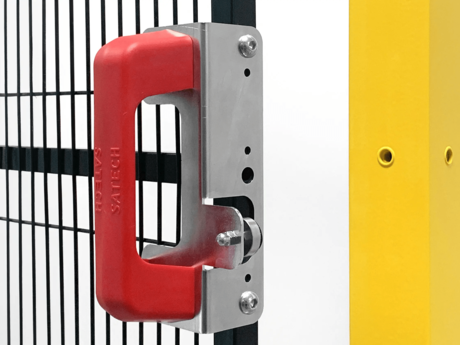

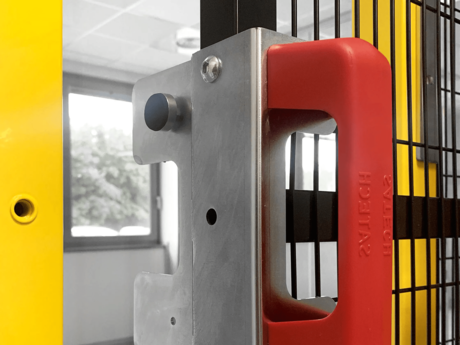

  • Mechanické zámky: Od jednoduchého visacieho zámku cez zámky s gombíkom alebo kľučkou až po zámky so zablokovaním a odblokovaním (prítlačnou pákou alebo západkou) s protipanikovou funkciou. Mechanické zámky Satech sú vybavené komponentmi najvyššej kvality a dajú sa perfektne integrovať do našich panelov.

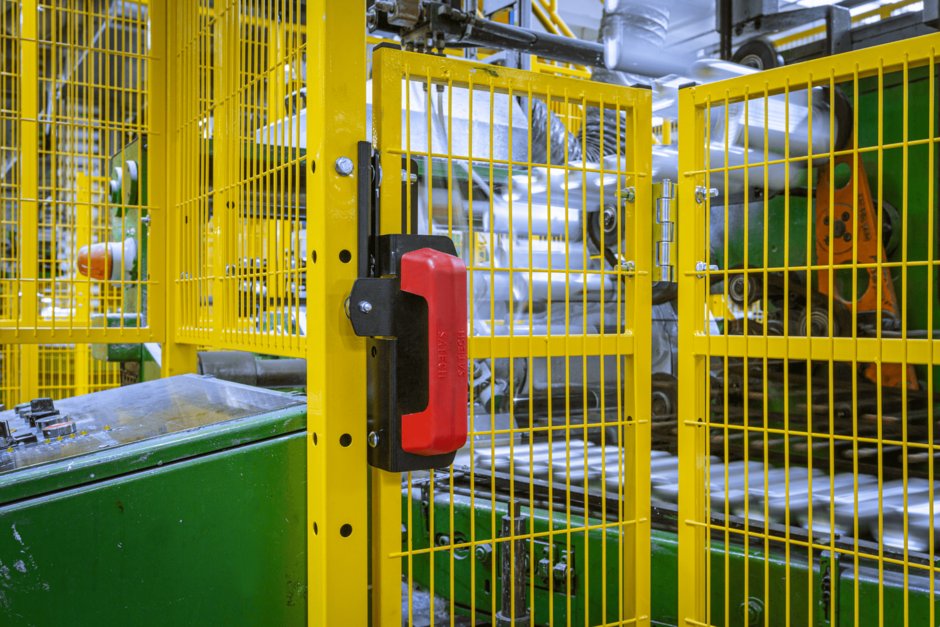

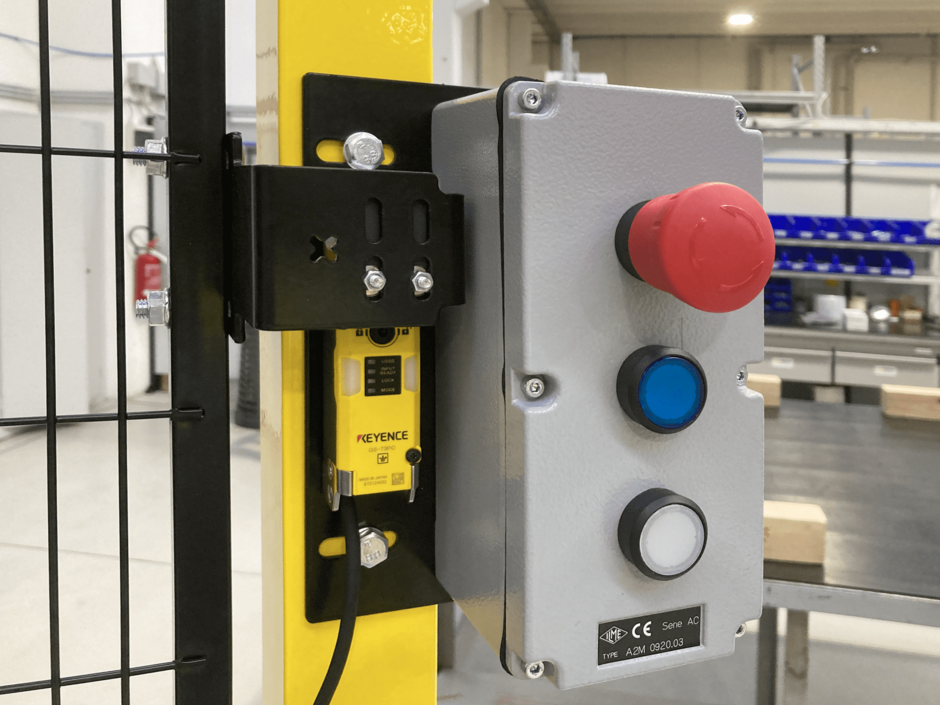

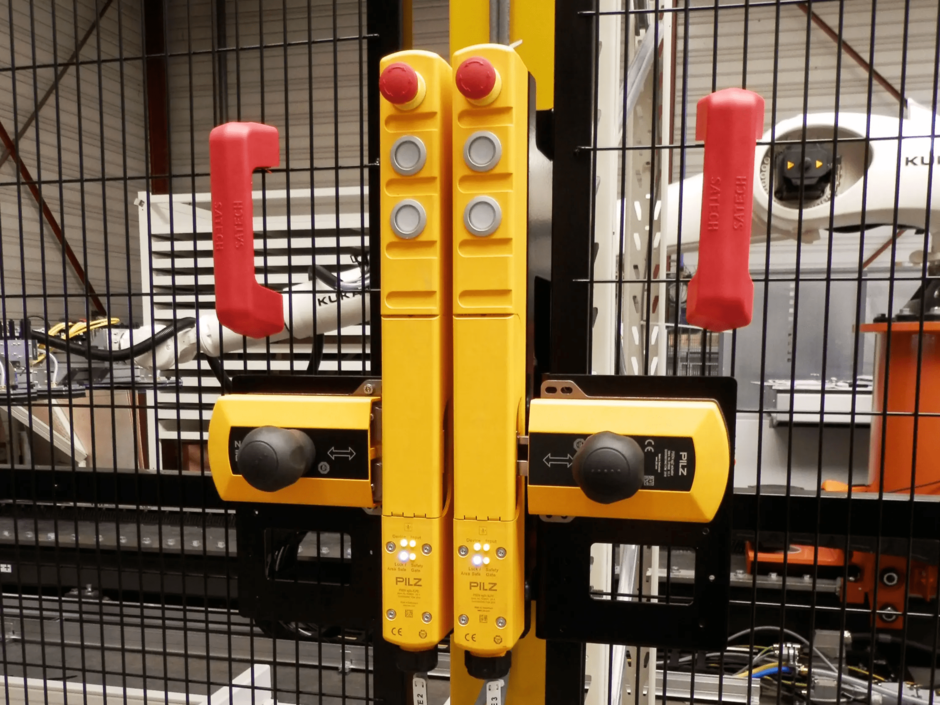

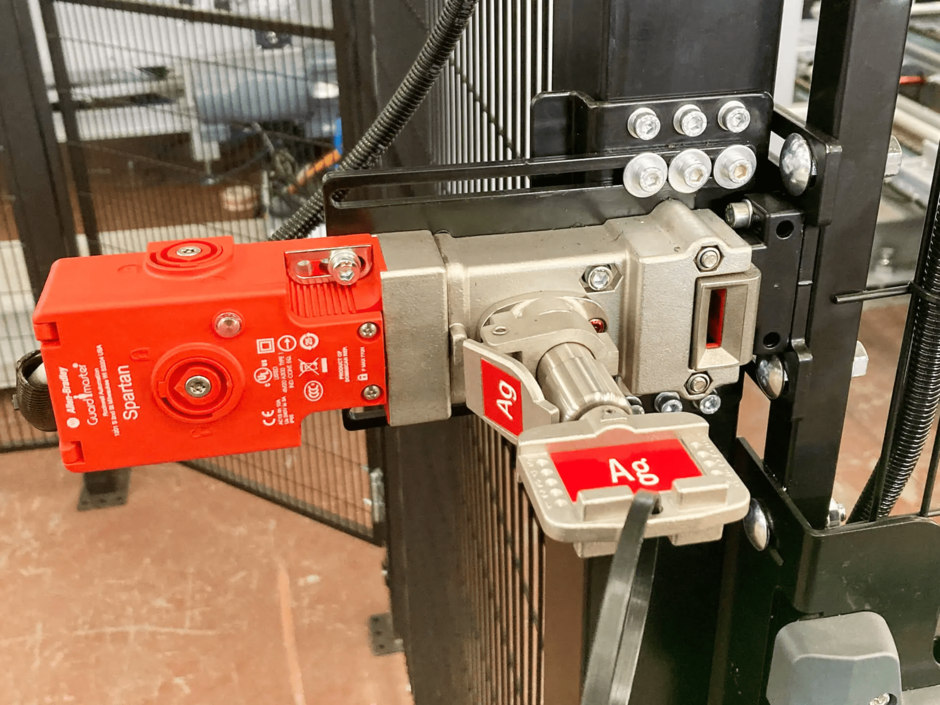

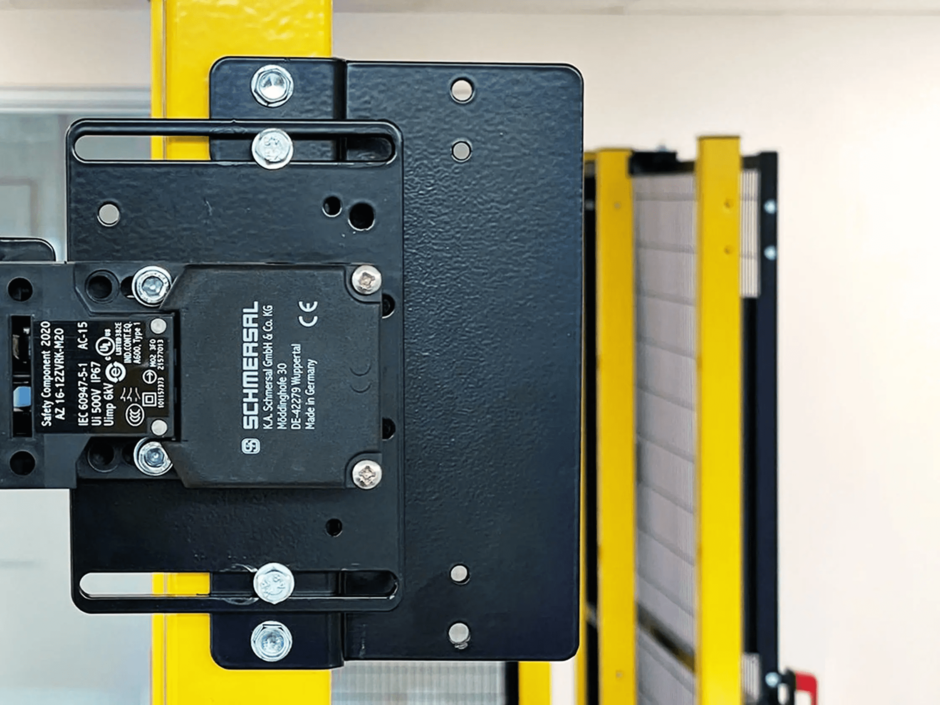

  • Zámky so zaistením: Zámky s blokovaním aktivujú vypnutie stroja v prípade otvorenia dverí a bránia tak chodu stroja, kým sa dvere nezatvoria a/alebo kým nedôjde k obnoveniu prevádzky. Vďaka spolupráci s najdôležitejšími výrobcami v tomto sektore vám môžeme ponúknuť vhodné riešenie podľa vašej analýzy rizík.

Download
